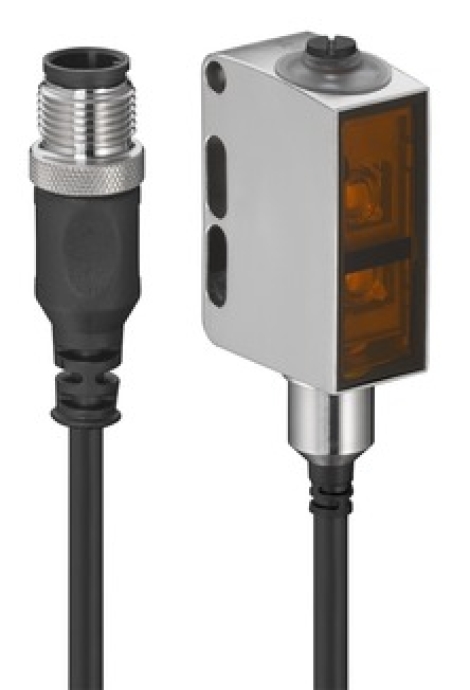

50148206 Датчик Leuze HT55C.S/LG-200-M12 (Код: )

Описание на 50148206 Датчик Leuze HT55C.S/LG-200-M12:

Серия 55C

Принцип работы: Принцип диффузного отражения с подавлением заднего фона

Применение: Обнаружение мелких деталей

Специальное исполнение: Малое световое пятно (S)

Водонепроницаемая конструкция

Диапазон действия: Гарантированный рабочий диапазон

Диапазон действия: Белый 90%: 0,005 ... 0,2 м

Диапазон действия: Серый 18%: 0,01 ... 0,15 м

Диапазон действия: Черный 6%: 0,015 ... 0,12 м

Граница рабочего диапазона: 0,005 ... 0,2 м

Граница рабочего диапазона: Типичный рабочий диапазон

Диапазон регулировки: 15 ... 200 мм

Источник света: Светодиод, Красный

Длина волны: 650 нм

Форма передаваемого сигнала: Импульсный

Группа светодиодов: Освобожденная группа (согласно EN 62471)

Схема защиты: Защита от смены полярности

Защита от короткого замыкания

Напряжение питания: UB 10 ... 30 Напряжение, постоянное, с учетом остаточной пульсации

Остаточная пульсация 0 ... 15 %, от UB

Ток холостого хода 0 ... 15 мА

Количество цифровых коммутационных выходов 2 шт.

Тип Цифровой коммутационный выход

Коммутационный элемент Транзистор, двухтактный

Принцип коммутации IO-Link / переключение на свет (PNP) / переключение на темноту (NPN)

Коммутационный элемент Транзистор, двухтактный

Принцип коммутации переключение на темноту (PNP) / переключение на свет (NPN)

Частота коммутации 1000 Гц

Время отклика 0,5 мс

Задержка готовности 300 мс

Джиттер отклика 166 мкс

Тип IO-Link

Режим COM COM2

Профиль Профиль интеллектуального датчика

Мин. Время цикла COM2 = 2,3 мс

Спецификация V1.1

ID устройства: 6001

Поддержка режима SIO: Да

Количество подключений: 1 шт.

Функция: Входной сигнал

Выходной сигнал

Напряжение питания

Тип подключения: Кабель с разъемом

Длина кабеля: 200 мм

Материал оболочки: ПВХ

Цвет кабеля: Черный

Сечение провода: 0,2 мм²

Размер резьбы: M12

Тип: Штекерный

Материал: Нержавеющая сталь

Количество контактов: 4 контакта

Кодировка: A-кодировка

Размеры (Ш x В x Д): 14 мм x 35,4 мм x 25 мм

Материал корпуса: Нержавеющая сталь

Материал органов управления: Пластик (ПОМ, Hostaform C9021, сополиэстер Tritan TX1001), недиффузионный

Шероховатость корпуса: Ra ≤ 0,8, типичное значение для корпуса из нержавеющей стали

Корпус из нержавеющей стали AISI 316L, DIN X2CrNiMo17132, W.No1.4404

Материал защитного кожуха линзы: пластик (PMMA+) с защитным покрытием из индия, устойчивым к царапинам

Вес нетто: 59 г

Цвет корпуса: серебристый

Тип крепления: сквозное крепление

С помощью дополнительного монтажного приспособления

Совместимость материалов: CleanProof+

ECOLAB

Johnson Diversey

Тип индикации: светодиодный

Количество светодиодов: 2 шт.

Элементы управления: многооборотный потенциометр

Функция элемента управления: регулировка диапазона

Температура окружающей среды, рабочая: -40 ... 70 °C

Температура окружающей среды, хранение: -40 ... 70 °C

Степень защиты: IP 67

IP 68

IP 69K

Класс защиты: III

50148206

HT55C.S/LG-200-M12
