09180147001 | HARTING | Шлейф

Описание

Технические характеристики 09180147001 : SEK CAB FLAT STD AWG28/7 14P 30,48m. Производитель HARTING

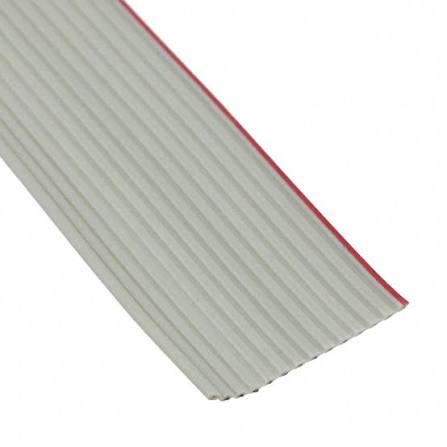

артикул плоского ленточного кабеля (шлейфа) серии SEK от известного немецкого производителя HARTING. Данный провод предназначен для межплатных соединений внутри электронной аппаратуры, в том числе методом прорезания изоляции (IDC-разъемы)

• Количество жил: 14.

• Шаг проводников: 1,27 мм.

• Сечение проводника: 28 AWG (многожильный трос из луженой меди, структура жилы обычно 7х0,127 мм или сечением около 0,09 мм²).

• Изоляция: ПВХ (поливинилхлорид) серого цвета.

• Экран: Отсутствует (неэкранированный кабель).

• Электрические параметры:

               • Номинальное напряжение: до 300 В.

               • Волновое сопротивление (Characteristic Impedance): 105 Ом.

               • Емкость: 45,9 пФ/м

• Особенности: Наличие цветной кромочной метки на первом проводнике для соблюдения полярности при монтаже разъемов.

• Форма поставки: Стандартная катушка длиной 30,48 метра (100 футов)
