MDNA360UB2200PTEDBIPOLARMODULE-RECTIFIER+BRAKE E2 IXYS - Диод
BIPOLARMODULE-RECTIFIER+BRAKE E2 IXYS - Диод
Описание
Описание:
MDNA360UB2200PTEDBIPOLARMODULE-RECTIFIER+BRAKE E2 IXYS - Диод
Технические характеристики:
MDNA360UB2200PTED BIPOLARMODULE-RECTIFIER+BRAKE E2
Диоды - мостовые выпрямители
Производитель: IXYS Corporation .
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы по совпадению:
MDNA360UB2200PTED
высоковольтный силовой полупроводниковый модуль производства IXYS Corporation (в составе Littelfuse), представляющий собой трехфазный выпрямительный мост, совмещенный с тормозным каскадом (Brake Unit) и встроенным терморезистором контроля температуры (NTC) Модуль спроектирован для использования в промышленных частотно-регулируемых приводах и инверторах
• Тип топологии: Трехфазный мост (3~) + тормозной чоппер (IGBT и быстродействующий диод) + NTC-термистор.
• Максимальное обратное напряжение диодов выпрямителя MDNA360UB2200PTED 2200 В.
• Средний выходной ток выпрямителя 360 А.
• Максимальный ударный прямой ток 1900 А (при 10 мс).
• Параметры тормозного ключа (Brake IGBT):
• Напряжение коллектор-эмиттер 1700 В.
• Ток коллектора 200 А (при T=25° C).
• Используемый кристалл: Infineon IGBT3.
• Параметры тормозного диода: Максимальное напряжение 1700 В, прямой ток 145 А.
• Напряжение изоляции подложки 4300 В переменного тока (AC).
• Диапазон рабочих температур от -40 °C до +150 °C

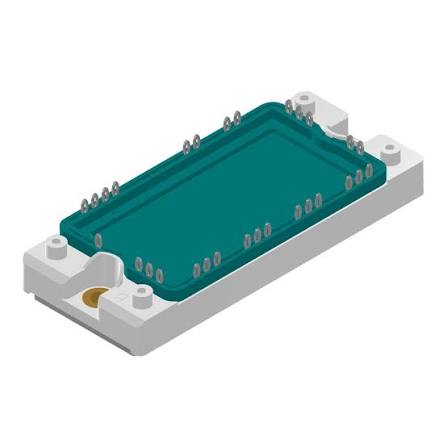

• Тип корпуса MDNA360UB2200PTED: E2-Pack.
• Выводы: Прессовые контакты (PressFit-Pins) для надежного монтажа непосредственно на печатную плату без пайки.
• Основание: Медная изолированная подложка (технология DCB — Direct Copper Bonding), обеспечивающая низкое тепловое сопротивление.
• Высота профиля корпуса: 17 мм
Модуль оптимально подходит для применения в силовых цепях частотных преобразователей (входной выпрямитель и тормозной ключ динамического торможения электродвигателей), мощных источниках питания, системах промышленной автоматизации и электроприводах
