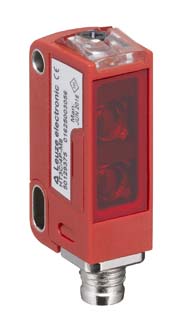

50129391 Датчик диффузного типа с подавлением заднего фона Leuze HT3CL1/4P-M8

Описание

Описание и тех. характеристики на 50129391 Датчик диффузного типа с подавлением заднего фона Leuze HT3CL1/4P-M8:

Серия  3C

Принцип действия      Диффузное отражение с подавлением заднего фона

Погрешность «черное/белое» < 10% на расстоянии до 170 мм

Рабочий диапазон       Гарантированный рабочий диапазон

Рабочий диапазон, белый (90%)        0,015 ... 0,4 м

Рабочий диапазон, серый (18%)         0,015 ... 0,25 м

Рабочий диапазон, черный (6%)         0,015 ... 0,17 м

Предел рабочего диапазона   0,015 ... 0,4 м (типичный рабочий диапазон)

Диапазон регулировки 20 ... 400 мм

Ход луча         Коллимированный

Источник света           Лазер, красный

Длина волны   650 нм

Класс лазера   1, в соответствии с IEC 60825-1:2014 (EN 60825-1:2014)

Макс. мощность лазера          0,0018 Вт

Форма излучаемого сигнала   Импульсная

Длительность импульса         5,1 мкс

Размер светового пятна [на расстоянии до датчика]  1 мм [400 мм]

Геометрия светового пятна    Круглая

Угол смещения           Тип. ± 2°

Схема защиты Защита от перенапряжения

Защита от переполюсовки

Защита от короткого замыкания

Напряжение питания UB         10 ... 30 В, пост. ток, вкл. Остаточная пульсация

Остаточная пульсация           0 ... 10 % от UB

Ток холостого хода     0 ... 20 мА

Количество цифровых коммутационных выходов      2 шт.

Тип      Цифровой коммутационный выход

Коммутационный элемент      Транзистор, PNP

Принцип коммутации  Срабатывание на свет (Light switching)

Коммутационный элемент      Транзистор, PNP

Принцип коммутации  Срабатывание на затемнение (Dark switching)

Частота переключения           3000 Гц

Время срабатывания  0,16 мс

Время спада   0,16 мс

Задержка готовности  300 мс

Джиттер срабатывания           55 мкс

Количество подключений       1 шт.

Функция          Выход сигнала (Signal OUT)

Напряжение питания

Тип подключения        Разъем

Размер резьбы           M8

Тип      Штекер (Male)

Материал        Металл

Количество контактов 4-контактный

Размеры (Ш x В x Д)   11,4 мм x 34,2 мм x 18,3 мм

Материал корпуса       Пластик

Пластик корпуса          PC-ABS

Материал крышки линзы        Пластик / ПММА (PMMA)

Вес нетто        10 г

Цвет корпуса   Красный

Тип крепления Сквозной монтаж

С помощью опционального монтажного приспособления

Рекомендуемый момент затяжки для крепежа M3     0,9 Н·м

Совместимость материалов   ECOLAB

Тип индикации Светодиодная (LED)

Количество светодиодов        2 шт.

Органы управления    Многооборотный потенциометр

Функция органа управления   Регулировка диапазона

Температура окружающей среды (рабочая)   -40 ... 55 °C

Температура окружающей среды (хранение) -40 ... 70 °C

Степень защиты         IP 67

IP 69K

Класс защиты III

50129391

HT3CL1/4P-M8
