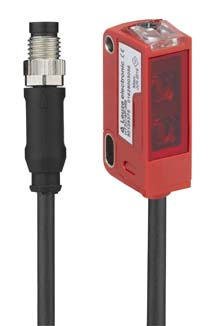

50133593 Датчик Leuze HT3C-350F/4P-200-M8

Описание

Тех. характеристики и описание на 50133593 Датчик Leuze HT3C-350F/4P-200-M8:

Серия   3C

Принцип действия        Диффузное отражение с подавлением фона

Особое исполнение     Фиксированное расстояние срабатывания

Погрешность «черное-белое» < 10% на расстоянии до 220 мм

Рабочий диапазон        Гарантированный рабочий диапазон

Рабочий диапазон (белый объект, 90%)            0,005 ... 0,35 м

Предел рабочего диапазона (белый объект, 90%)       0,005 ... 0,35 м

Предел рабочего диапазона   Типичный рабочий диапазон

Фиксированное расстояние срабатывания      0,35 м

Ход луча             Сфокусированный

Источник света               Светодиод, красный

Длина волны    633 нм

Форма сигнала               Импульсный

Группа светодиода       Свободная группа (согласно EN 62471)

Геометрия светового пятна      Круглая

Фокусировка    Фиксированная

Фокусное расстояние  200 мм

Защита Защита от переполюсовки

Защита от короткого замыкания

Напряжение питания UB           10 ... 30 В, пост. тока, вкл. Остаточная пульсация

Остаточная пульсация 0 ... 15 % от UB

Ток холостого хода       0 ... 15 мА

Количество цифровых коммутационных выходов       2 шт.

Тип        Цифровой коммутационный выход

Коммутационный элемент       Транзистор, PNP

Принцип коммутации  Срабатывание на свет (Light switching)

Коммутационный элемент       Транзистор, PNP

Принцип коммутации  Срабатывание на затемнение (Dark switching)

Частота переключения               1000 Гц

Время отклика 0,5 мс

Задержка готовности  300 мс

Джиттер времени отклика        166 мкс

Количество подключений         1 шт.

Функция             Выход сигнала (Signal OUT)

Напряжение питания

Тип подключения          Кабель с разъемом

Длина кабеля   200 мм

Материал оболочки     PUR (полиуретан)

Цвет кабеля      Черный

Сечение жилы 0,2 мм²

Размер резьбы               M8

Тип        Штекер (Male)

Материал          Металл

Количество контактов 4-контактный

Размеры (Ш x В x Д)      11,4 мм x 34,2 мм x 18,3 мм

Материал корпуса        Пластик

Пластиковый корпус    PC-ABS

Материал крышки линзы          Пластик / PMMA (акрил)

Масса нетто      20 г

Цвет корпуса    Красный

Тип крепления Сквозной монтаж

С помощью опционального монтажного приспособления

Рекомендуемый момент затяжки для крепежа M3     0,9 Н·м

Совместимость материалов     ECOLAB

Тип индикации              Светодиодная (LED)

Количество светодиодов          2 шт.

Элементы управления Многооборотный потенциометр

Функция элемента управления              Регулировка диапазона

Температура окружающей среды (рабочая)   -40 ... 60 °C

Температура окружающей среды (хранение) -40 ... 70 °C

Степень защиты             IP 67

IP 69K

Класс защиты   III

50133593

HT3C-350F/4P-200-M8
