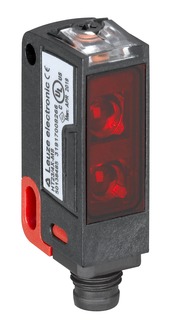

50138478 Диффузный датчик с подавлением фонового шума Leuze HT23/2X-M8

Описание

Описание и характеристики на 50138478 Диффузный датчик с подавлением фонового шума Leuze HT23/2X-M8:

Серия 23

Принцип работы Принцип диффузного отражения с подавлением фона

Черно-белая погрешность < 15% до 200 мм

Рабочий диапазон Гарантированный рабочий диапазон

Рабочий диапазон, белый 90% 0,005 ... 0,4 м

Рабочий диапазон, серый 18% 0,01 ... 0,3 м

Рабочий диапазон, черный 6% 0,015 ... 0,2 м

Предельный рабочий диапазон 0,005 ... 0,4 м (типичный рабочий диапазон)

Диапазон регулировки 15 ... 400 мм

Траектория луча сфокусирована

Источник света LED, красный

Длина волны 645 нм

Форма передаваемого сигнала импульсная

Группа светодиодов Группа, не подлежащая замене (в соответствии с EN 62471)

Тип геометрии светового пятна Круглый

Фокус фиксированный

Фокусное расстояние 200 мм

Защитная цепь Защита от обратной полярности

Защита от короткого замыкания

Напряжение питания UB 10 ... 30 В, постоянный ток, в комплекте. Остаточные пульсации

Остаточные пульсации 0 ... 15%, от UB

Ток холостого хода 0 ... 15 мА

Количество цифровых коммутирующих выходов 1 шт.

Тип Цифровой коммутирующий выход

Транзисторный коммутирующий элемент, NPN

Принцип коммутации Световое переключение

Частота переключения 1000 Гц

Время отклика 0,5 мс

Задержка готовности 300 мс

Количество подключений 1 шт.

Функциональный сигнал OUT

Напряжение питания

Тип подключения Разъем

Размер резьбы M8

Тип Штекерный

Материал пластика

Количество контактов 4-контактный

Размеры (Ш x В x Д) 11,4 мм x 34,2 мм x 18,3 мм

Материал корпуса пластик

Пластиковый корпус PC ABS

Материал крышки линзы Пластик / PMMA

Вес нетто 10 г

Цвет корпуса Черный

Красный

Тип крепления Через дополнительный монтаж Устройство

Рекомендуемый момент затяжки для крепежа M3: 0,9 Н·м

Тип дисплея: светодиодный

Количество светодиодов: 2 шт.

Органы управления: многооборотный потенциометр

Функция регулировки диапазона управления

Температура окружающей среды при работе: -40 ... 60 °C

Температура окружающей среды при хранении: -40 ... 70 °C

Степень защиты: IP 67

Класс защиты: III

50138478

HT23/2X-M8
