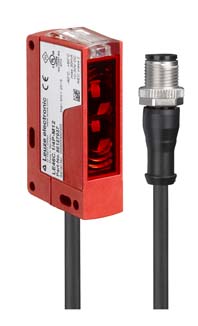

HT46C/4P-200-M12 | Leuze Electronic | Диффузный датчик с подавлением заднего фона 50129752

Описание

Технические характеристики HT46C/4P-200-M12 : арикул по производителю 50129752 . Производитель: Leuze Electronic

Серия 46C

Принцип работы Принцип диффузного отражения с подавлением фона

Черно-белая погрешность < 10% до 1200 мм

Рабочий диапазон Гарантированный рабочий диапазон

Рабочий диапазон, белый 90% 0,005 ... 3 м

Рабочий диапазон, серый 18% 0,02 ... 2 м

Рабочий диапазон, черный 6% 0,05 ... 1,5 м

Предельный рабочий диапазон 0,005 ... 3 м (типичный рабочий диапазон)

Диапазон регулировки 120 ... 3000 мм

Траектория луча сфокусирована

Источник света LED, красный

Длина волны 630 нм

Форма передаваемого сигнала импульсная

Группа светодиодов Группа, не подлежащая замене (в соответствии с EN 62471)

Тип геометрии светового пятна Прямоугольный

Фокус фиксированный

Защитная цепь Защита от обратной полярности

Защита от короткого замыкания

Защита от переходных процессов

Напряжение питания UB 10 ... 30 В DC, вкл. Остаточные пульсации

Остаточные пульсации 0 ... 15%, от UB

Ток холостого хода 0 ... 30 мА

Количество цифровых коммутирующих выходов 2 шт.

Тип Цифровой коммутирующий выход

Транзистор коммутирующего элемента, PNP

Принцип коммутации Световое переключение

Транзистор коммутирующего элемента, PNP

Принцип коммутации Темновое переключение

Частота переключения 250 Гц

Время отклика 2 мс

Задержка готовности 300 мс

Количество подключений 1 шт.

Функциональный сигнал OUT

Напряжение питания

Тип подключения Кабель с разъемом

Длина кабеля 200 мм

Материал оболочки PUR

Цвет кабеля Черный

Сечение провода 0,2 мм²

Размер резьбы M12

Тип Штекер

Материал пластика

Количество контактов 4-контактный

Кодирование A-кодированное

Размеры (Ш x В x Д) 20,5 мм x 76,3 мм x 44 мм

Материал корпуса: пластик

Пластиковый корпус: PC-PBT

Материал защитного покрытия линзы: пластик / PMMA

Вес нетто: 65 г

Цвет корпуса: красный

Тип крепления: сквозное крепление

С помощью дополнительного монтажного устройства

Рекомендуемый момент затяжки для крепления M3: 0,9 Н·м

Рекомендуемый момент затяжки для крепления M4: 1,4 Н·м

Совместимость материалов: ECOLAB

Тип дисплея: LED

Количество светодиодов: 2 шт.

Управление: многооборотный потенциометр

Функция регулировки диапазона управления:

Температура окружающей среды при работе: -40 ... 60 °C

Температура окружающей среды при хранении: -40 ... 70 °C

Степень защиты: IP 67

IP69K

Класс защиты: III

HT46C/4P-200-M12

50129752
