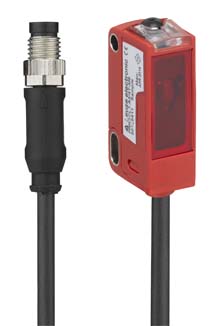

50133647 Поляризационный фотоэлектрический датчик (рефлекторного типа) Leuze PRK3C.T3/4T-200-M8

Описание

Описание и характеристики на 50133647 Поляризационный фотоэлектрический датчик (рефлекторного типа) Leuze PRK3C.T3/4T-200-M8:

Серия   3C

Принцип действия        Принцип отражения

Применение     Обнаружение высокопрозрачных бутылок

Обнаружение прозрачных пленок

Специальное исполнение         Автоколлимация

Рабочий диапазон        0 ... 3 м (гарантированный рабочий диапазон), с отражателем TK(S) 100x100

Предельный рабочий диапазон            0 ... 3,6 м (типичный рабочий диапазон), с отражателем TK(S) 100x100

Источник света               Светодиод, красный

Длина волны    635 нм

Форма сигнала               Импульсный

Группа светодиода       Группа без риска (согласно EN 62471)

Схема защиты  Защита от переполюсовки

Защита от короткого замыкания

Напряжение питания UB           10 ... 30 В, пост. тока, вкл. Остаточная пульсация

Остаточная пульсация 0 ... 15 % от UB

Ток холостого хода       0 ... 15 мА

Количество входов обучения  1 шт.

Тип        Вход обучения

Функция             Блокировка кнопок

Переключение режимов «светло»/«темно»

Регулировка чувствительности

Количество цифровых коммутационных выходов       1 шт.

Тип        Цифровой коммутационный выход

Коммутационный элемент       Транзистор, PNP

Принцип коммутации  Срабатывание на свет (Light switching)

Частота переключения               1500 Гц

Время отклика 0,33 мс

Задержка готовности  300 мс

Джиттер времени отклика        110 мс

Количество подключений         1 шт.

Функция             Входной сигнал

Выходной сигнал

Электропитание

Тип подключения          Кабель с разъемом

Длина кабеля   200 мм

Материал оболочки     PUR (полиуретан)

Цвет кабеля      Черный

Сечение жилы 0,2 мм²

Размер резьбы               M8

Тип        Штекер (Male)

Материал          Металл

Количество контактов 4-контактный

Размеры (Ш x В x Д)      11,4 мм x 34,2 мм x 18,3 мм

Материал корпуса        Пластик

Пластик корпуса            PC-ABS

Материал крышки линзы          Пластик / PMMA (акрил)

Вес нетто           20 г

Цвет корпуса    Красный

Тип крепления Сквозной монтаж

С помощью опционального монтажного приспособления

Рекомендуемый момент затяжки для крепежа M3     0,9 Н·м

Совместимость материалов     ECOLAB

Тип индикации              Светодиодная (LED)

Количество светодиодов          2 шт.

Элементы управления Кнопка обучения

Функция элемента управления              Регулировка чувствительности

Температура окружающей среды (рабочая)   -40 ... 60 °C

Температура окружающей среды (хранение) -40 ... 70 °C

Степень защиты             IP 67

IP 69K

Класс защиты   III

50133647

PRK3C.T3/4T-200-M8
