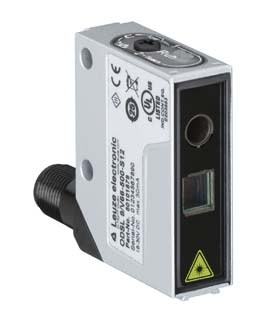

ODSL 8/V66-45-S12 | Leuze Electronic | Оптический датчик расстояния 50108363
-
datasheet_url :
Описание
Технические характеристики ODSL 8/V66-45-S12 : артикул по производителю 50108363 . Производитель: Leuze Electronic
_x000D_Серия - 8
_x000D_Тип системы сканирования - Против объекта
_x000D_Оптические данные:
_x000D_Источник света: Лазер, Красный
_x000D_Класс лазера 2, IEC / EN 60825-1: 2007
_x000D_Размер светового пятна [на расстоянии датчика] 1 мм
_x000D_Данные измерений:
_x000D_Диапазон измерения 25 ... 45 мм
_x000D_Разрешение0,03 мм
_x000D_Точность: 1,5%
_x000D_Контрольное значение, точность - Измерение расстояния
_x000D_Повторяемость 0,2%
_x000D_Повторяемость эталонного значения - Расстояние измерения
_x000D_Время измерения 2 ... 7 мс
_x000D_Черно-белое поведение 1,5%
_x000D_Принцип измерения оптического расстояния: Триангуляция
_x000D_Данные о производительности:
_x000D_Напряжение питания UB18 ... 30 В, постоянный ток
_x000D_Выходы:
_x000D_Количество аналоговых выходов 1 шт.
_x000D_Количество цифровых коммутационных выходов 2 шт.
_x000D_Аналоговый выход 1:
_x000D_Тип - Напряжение
_x000D_Коммутационный выход 1:
_x000D_Коммутационный элемент - Транзистор, двухтактный
_x000D_Коммутационный выход 2:
_x000D_Коммутационный элемент - Транзистор, двухтактный
_x000D_Подключение 1:
_x000D_Тип подключения - Разъем, поворотный, 90 °
_x000D_Размер резьбы M12
_x000D_Материал: металл
_x000D_Кол-во контактов 5-контактный
_x000D_Механические данные:
_x000D_Размеры (Ш x В x Д) 15 мм x 48 мм x 38 мм
_x000D_Материал корпуса - Металл
_x000D_Металлический корпус - Цинковое литье под давлением
_x000D_Материал крышки линзы - Стекло
_x000D_Вес нетто 70 г
_x000D_Тип конфигурации - Переключатель
_x000D_Оперативное управление - Поворотный переключатель
_x000D_Данные по окружающей среде:
_x000D_Температура окружающей среды при эксплуатации -40 ... 50 ° C
_x000D_Температура окружающей среды при хранении -40 ... 70 ° C
_x000D_Степень защиты IP 67, IP 69K
_x000D_Класс защиты II
_x000D_ODSL 8/V66-45-S12 ODSL8/V66-45-S12 50108363
