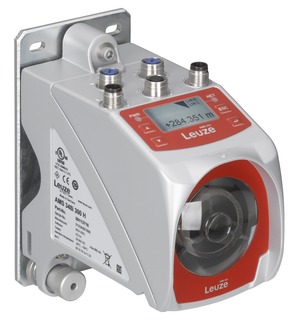

AMS 304i 120 | Leuze Electronic | Оптический датчик расстояния 50113678

Описание

Технические характеристики AMS 304i 120 : артикул по производителю 50113678 . Производитель: Leuze Electronic

Серия   AMS 300i

Применение     Защита от столкновений кранов / козловых кранов

Позиционирование установок гальванического покрытия

Позиционирование систем перемещения платформ (skillet systems) и боковых транспортных тележек

Позиционирование кранов-штабелеров

Информация для заказа            Светоотражающая лента заказывается отдельно

MTTF     31 год

Источник света               Лазер, красный

Длина волны    655 нм

Класс лазера    2, IEC/EN 60825-1:2014

Форма излучаемого сигнала   Модулированный

Размер светового пятна [на рабочем расстоянии]       100 мм [120 000 мм]

Геометрия светового пятна      Круглая

Диапазон измерений   200 ... 120 000 мм

Разрешение      0,001 ... 10 мм

Точность            2 мм

Воспроизводимость (3 сигма) 1,5 мм

Время выдачи результата измерения 1,7 мс

Температурный дрейф               0,01 ... 0,1 мм/К

Макс. Скорость перемещения 10 м/с

Время расчета измеренного значения              8 мс

Схема защиты  Нет данных

Напряжение питания UB           18 ... 30 В пост. тока

Тип        PROFIBUS DP, SSI

Скорость передачи данных      0,0096 ... 12 Мбит/с

Тактовая частота            50 ... 800 кГц

Количество подключений         5 шт.

Функция             BUS IN (вход шины)

Интерфейс передачи данных

PROFIBUS IN

Тип подключения          Разъем

Обозначение на устройстве     BUS IN

Размер резьбы               M12

Тип        Штекер (male)

Материал          Металл

Количество контактов 5-контактный

Кодировка        Кодировка B

Функция             BUS OUT (выход шины)

Интерфейс передачи данных

PROFIBUS OUT

Тип подключения          Разъем

Обозначение на устройстве     BUS OUT

Размер резьбы               M12

Тип        Гнездо (female)

Количество контактов 5-контактный

Кодировка        Кодировка B

Функция             PWR / SW IN / OUT (питание / вход/выход переключения)

Электропитание

Тип подключения          Разъем

Обозначение на устройстве     PWR

Размер резьбы               M12

Тип        Штекер (male)

Количество контактов 5-контактный

Кодировка        Кодировка A

Функция             Сервисный интерфейс

Тип подключения          Разъем

Обозначение на устройстве     SERVICE

Размер резьбы               M12

Тип        Гнездо (female)

Количество контактов 5-контактный

Кодировка        Кодировка A

Функция             Интерфейс передачи данных

SSI

Тип подключения          Разъем

Обозначение на устройстве     SSI

Размер резьбы               M12

Тип        Штекер (male)

Количество контактов 5-контактный

Кодировка        Кодировка B

Размеры (Ш x В x Д)      84 мм x 166,5 мм x 159 мм

Материал корпуса        Металл

Металлический корпус              Литой цинково-алюминиевый сплав

Материал крышки объектива Стекло

Масса нетто      2450 г

Цвет корпуса    Серый

Красный

Тип крепления Сквозной монтаж

Тип дисплея     ЖК-дисплей

Светодиод

Количество светодиодов          2 шт.

Элементы управления Мембранная клавиатура

Температура окружающей среды (рабочая)   -5 ... 50 °C

Температура окружающей среды (хранение) -30 ... 70 °C

Относительная влажность (без конденсации)               90 %

Степень Степень защиты          IP 65

Класс защиты   III
