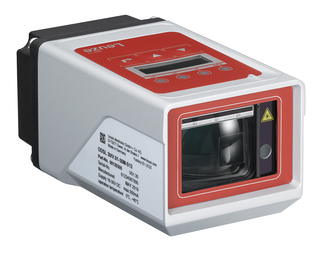

ODSL 30/D485-30M-S12 | Leuze Electronic | Оптический датчик расстояния 50041204

Описание

Технические характеристики ODSL 30/D485-30M-S12 : артикул по производителю 50041204 . Производитель: Leuze Electronic

Серия 30

В комплекте монтажные кронштейны

Применение: защита кранов/козловых кранов от столкновений

Контроль уровня заполнения

Измерение длины при резке материала

Позиционирование систем наклонных платформ и боковых направляющих

Тип системы сканирования: по объекту

Траектория луча: коллимированная

Источник света: лазер, красный

Длина волны: 655 нм

Класс лазера 2, IEC/EN 60825-1:2014

Форма передаваемого сигнала: импульсная

Размер светового пятна [на расстоянии до датчика]: 6 мм [10 000 мм]

Тип геометрии светового пятна: круглая

Диапазон измерения (6 … 90 % диффузного отражения): 200 … 30 000 мм

Диапазон измерения (90 % диффузного отражения): 200 … 65 000 мм

Разрешение: 0,1 мм, разрешение дисплея: регулируемое

Разрешение: 1,0 мм

Точность: 2 мм, (+/-) 90% рассеянное отражение / 5 мм (+/-) при 6% рассеянном отражении

Воспроизводимость (3 сигма) 2 мм

Температурный дрейф 0 ... 0,5 мм/К

Референсное измерение Да

Стандартный объект измерения 100 x 100 мм²

Принцип оптического измерения расстояния Фазовое измерение

Защитная цепь Защита от обратной полярности

Защита от короткого замыкания

Напряжение питания UB 10 ... 30 В, постоянный ток

Количество цифровых коммутирующих входов 2 шт.

Тип Цифровой коммутирующий вход

Функция Программируемый

Функция Программируемый

Количество цифровых коммутирующих выходов 2 шт.

Максимальная коммутационная мощность 4 Вт

Тип: Цифровой импульсный выход

Используемый элемент: Транзистор, двухтактный

Используемый элемент: Транзистор, двухтактный

Время отклика: 30 ... 100 мс

Задержка готовности: 1000 мс

Тип: RS 485

Количество подключений: 1 шт.

Функция: Входной сигнал

Выходной сигнал

Напряжение питания

Тип подключения: Разъем

Размер резьбы: M12

Тип: Штекерный

Материал: Пластик

Количество контактов: 8-контактный

Кодирование: A-кодированное

Размеры (Ш x В x Д): 79 мм x 69 мм x 150 мм

Материал корпуса: Металл

Металлический корпус: Литой алюминий

Материал защитного стекла: Стекло

Вес нетто: 650 г

Цвет корпуса: Серый

Серебристый

Тип крепления: Резьбовое крепление

Поставляемый монтажный кронштейн

Тип дисплея: ЖК-дисплей

Светодиодный

Управление: ЖК-дисплей

Мембранная клавиатура

Температура окружающей среды, Рабочая температура: 0 ... 45 °C

Температура окружающей среды, температура хранения: -40 ... 70 °C

Степень защиты IP 67

Класс защиты II
