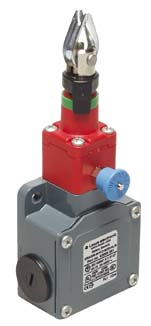

ERS200-M1C3-M20-HLR | Leuze Electronic | Переключатель 63000501

Описание

Технические характеристики ERS200-M1C3-M20-HLR : арикул по производителю 63000501 . Производитель: Leuze Electronic

Серия   ERS200

Тип        Устройство аварийной остановки (тросовый выключатель), EN ISO 13850, EN 60947-5-5

Функции            Фиксация в обоих направлениях; контакты с принудительным размыканием

Срабатывание аварийной остановки независимо от положения

Функция сброса (кнопка сброса с индикатором)

Простая регулировка натяжения троса с помощью индикатора точки переключения

Срок службы    20 лет, EN ISO 13849-1

B10d      2 000 000 циклов

Категория применения DC-13 Ue / Ie: 24 В / 6 А, 125 В / 1,1 А, 250 В / 0,4 А, EN 60947-5-1

Категория применения AC-15  Ue / Ie: 250 В / 6 А, 400 В / 4 А, 500 В / 1 А, EN 60947-5-1

Конфигурация контактов          2 размыкающих (NC)

Размыкание контактов              Принудительное

Защита от короткого замыкания           500 В, 10 А, тип aM, IEC 60269-1

Номинальное напряжение изоляции 500 В AC, 600 В DC

Условный тепловой ток, макс. 10 A

Количество подключений         1 шт.

Количество кабельных вводов              3 шт.

Функция             Контактное соединение

Тип подключения          Клемма

Тип клеммы      Винтовая клемма

Количество контактов 4-контактный

Сечение подключаемых проводников              от 1 x 0,5 мм² до 2 x 2,5 мм² (провод)

Размеры (Ш x В x Д)      56 мм x 47,8 мм x 129 мм

Материал корпуса        Металл

Металлический корпус              ZAMAK (цинк-алюминий-медь-магний)

Материал электрических контактов    Серебряный сплав

Масса нетто      268 г

Цвет корпуса    Серый

Красный

Тип крепления Сквозной монтаж

Тип кабельного ввода M20 x 1,5

Монтажное положение             На оси троса

Тип переключателя       Устройство аварийной остановки (E-Stop), EN ISO 13850

Принцип переключения             Контакт медленного действия

Механический ресурс  1 000 000 циклов срабатывания, IEC 6047-5-1

Частота срабатывания, макс. 600 циклов/час, IEC 6047-5-1

Внешний приводной элемент Трос

Макс. длина троса (при перепаде температур 20 °C)  24 м

Усилие извлечения (разблокированный привод)         83 Н

Усилие срабатывания (вытягивание с принудительным размыканием)           90 Н

Усилие срабатывания (ослабление натяжения)            63 Н

Направления срабатывания    Вдоль продольной оси

Ход срабатывания с принудительным размыканием 8 мм

Тип привода     Трос

Тип разблокировки      Кнопка-индикатор (вытягивание)

Материал головки        Пластик

Температура окружающей среды (эксплуатация)        -25 ... 80 °C

Степень загрязнения   3, EN 60947-1

Степень защиты             IP 67

ERS200-M1C3-M20-HLR

63000501
