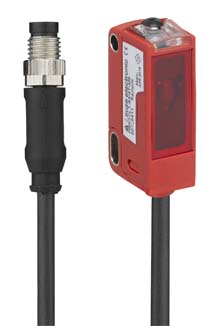

50133692 Поляризационный световозвращающий датчик Leuze PRK3CL1.T3/4T-200-M8

Описание

тех. характеристики на 50133692 Поляризационный световозвращающий датчик Leuze PRK3CL1.T3/4T-200-M8:

Серия   3C

Принцип действия        Принцип отражения

Применение     Обнаружение высокопрозрачных бутылок

Обнаружение прозрачных пленок

Особенности конструкции        Автоколлимация

Рабочий диапазон        0 ... 0,4 м (гарантированный диапазон)

Предельный диапазон              0 ... 0,5 м (типичный диапазон)

Ход луча             Коллимированный

Источник света               Лазер, красный

Длина волны    655 нм

Класс лазера    1, согл. IEC 60825-1:2014 (EN 60825-1:2014)

Макс. мощность лазера             0,0017 Вт

Форма излучаемого сигнала   Импульсная

Длительность импульса             5,3 мкс

Размер светового пятна [на расстоянии от датчика]   1 мм [500 мм]

Геометрия светового пятна      Круглая

Угол рассогласования Тип. ± 2°

Схемы защиты Защита от короткого замыкания

Защита от переполюсовки

Напряжение питания UB           10 ... 30 В, пост. ток, вкл. Остаточная пульсация

Остаточная пульсация 0 ... 15% от UB

Ток холостого хода       0 ... 15 мА

Количество входов обучения  1

Тип        Вход обучения

Функция             Регулировка чувствительности

Переключение режимов «светло»/«темно»

Блокировка кнопок

Количество цифровых коммутационных выходов       1

Тип        Цифровой коммутационный выход

Коммутационный элемент       Транзистор, PNP

Принцип коммутации  Коммутация при срабатывании на свет (Light switching)

Частота переключения               3000 Гц

Время отклика 0,17 мс

Задержка готовности  300 мс

Количество подключений         1

Функция             Входной сигнал

Выходной сигнал

Электропитание

Тип подключения          Кабель с круглым разъемом

Длина кабеля   200 мм

Материал оболочки     PUR (полиуретан)

Цвет кабеля      Черный

Сечение жилы 0,2 мм²

Размер резьбы               M8

Тип        Штекер (Male)

Материал          Металл

Количество контактов 4-контактный

Размеры (Ш x В x Д)      11,4 мм x 34,2 мм x 18,3 мм

Материал корпуса        Пластик

Пластик корпуса            PC-ABS

Материал оптической панели Пластик / PMMA (акрил)

Масса нетто      20 г

Цвет корпуса    Красный

Тип монтажа    Сквозной монтаж

с помощью опционального монтажного элемента

Рекомендуемый момент затяжки (монтаж M3)            0,9 Н·м

Совместимость материалов     ECOLAB

Тип дисплея     Светодиодный

Количество светодиодов          2

Элементы управления Кнопка обучения

Функция управления    Регулировка чувствительности

Температура окружающей среды (рабочая)   -40 ... 55 °C

Температура окружающей среды (хранение) -40 ... 70 °C

Степень защиты             IP 67

IP 69K

Класс защиты   III

50133692

PRK3CL1.T3/4T-200-M8
