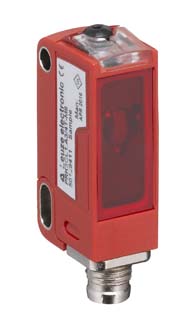

50141749 Поляризованный ретроотражающий фотоэлектрический датчик Leuze PRK3CL1.A3/6-M8.3

Описание

Тех. характеристики на 50141749 Поляризованный ретроотражающий фотоэлектрический датчик Leuze PRK3CL1.A3/6-M8.3:

Серия 3C

Принцип работы: принцип отражения

Специальная версия с автоколлимацией

Рабочий диапазон: 0 ... 4 м (гарантированный рабочий диапазон) с отражателем MTKS 50x50.1

Предельный рабочий диапазон: 0 ... 5 м (типичный рабочий диапазон) с отражателем MTKS 50x50.1

Траектория луча: коллимированная

Источник света: лазер, красный

Длина волны: 655 нм

Класс лазера 1, в соответствии с IEC 60825-1:2014 (EN 60825-1:2014)

Макс. мощность лазера: 0,0017 Вт

Форма передаваемого сигнала: импульсная

Длительность импульса: 5,3 мкс

Размер светового пятна [на расстоянии до датчика]: 3 мм [1000 мм]

Тип геометрии светового пятна: круглый

Тип угла сдвига. ±2°

Защитная цепь. Защита от обратной полярности.

Защита от короткого замыкания.

Напряжение питания UB 10 ... 30 В постоянного тока, вкл. Остаточные пульсации

Остаточные пульсации 0 ... 15%, от UB

Ток холостого хода 0 ... 15 мА

Количество цифровых коммутирующих выходов 1 шт.

Тип Цифровой коммутирующий выход

Транзисторный коммутирующий элемент, двухтактный

Принцип коммутации Световое переключение (PNP)/темновое переключение (NPN)

Частота переключения 3000 Гц

Время отклика 0,17 мс

Задержка готовности 300 мс

Количество подключений 1 шт.

Функциональный сигнал OUT

Напряжение питания

Тип подключения Разъем

Размер резьбы M8

Тип Штекер

Материал металла

Количество контактов 3-контактный

Размеры (Ш x В x Д) 11,4 мм x 34,2 мм x 18,3 мм

Материал корпуса пластик

Пластиковый корпус PC ABS

Материал крышки линзы Пластик / PMMA

Вес нетто 10 г

Цвет корпуса Красный

Тип Крепление: сквозное крепление

С помощью дополнительного монтажного устройства

Рекомендуемый момент затяжки для крепежа M3: 0,9 Н·м

Совместимость материалов: ECOLAB

Тип дисплея: LED

Органы управления: кнопка обучения

Функция управления: регулировка чувствительности

Температура окружающей среды при работе: -40 ... 55 °C

Температура окружающей среды при хранении: -40 ... 70 °C

Степень защиты: IP 67

IP69K

Класс защиты: III

50141749

PRK3CL1.A3/6-M8.3
