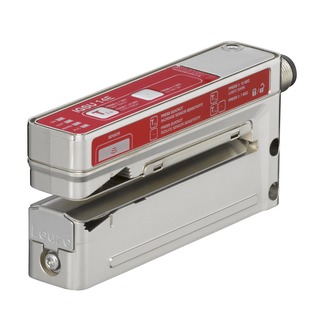

50142872 Ультразвуковой вилочный датчик Leuze IGSU14E/1WT.3-M12
Описание
Тех. характеристики на 50142872 Ультразвуковой вилочный датчик Leuze IGSU14E/1WT.3-M12:
Серия 14
Физический принцип: Ультразвук
Применение: Обнаружение непрозрачных этикеток
Обнаружение прозрачных этикеток
Ширина этикетки, мин. 4 мм
Зазор между этикетками, мин. 2 мм
Среда: Прозрачный и непрозрачный
Специальная версия: Функция ALC (слежение)
Ручная точная настройка порога переключения
Вход обучения
Выход предупреждения
Функция easyTeach
Схема защиты: Защита от короткого замыкания
Защита от обратной полярности
Напряжение питания UB: 18 ... 30 В, постоянный ток
Резкость: 0 ... 10 % от UB
Ток холостого хода: 0 ... 60 мА, типичное значение
Количество входов обучения: 1
Тип входа обучения
Тип напряжения: постоянный ток
Напряжение переключения: высокое: ≥9 В
низкое: ≤ 2 В
Входное сопротивление: 15 000 Ом
Состояние переключения: активный высокий уровень
Количество цифровых выходов переключения: 2
Тип цифрового выхода переключения
Тип напряжения: постоянный ток
Максимальный ток переключения 100 мА
Высокое напряжение переключения: ≥ (UB-2V)
Низкое напряжение: ≤ 2 В
Емкость нагрузки 0,01 мкФ
Транзистор переключающего элемента, двухтактный
Принцип переключения IO-Link / NPN - переключение света (переключение зазора), PNP - переключение в темноте (переключение метки)
Транзистор переключающего элемента, двухтактный
Принцип переключения - активный низкий уровень (нормальный режим работы высокий, событие низкий)
Частота переключения 2000 Гц
Время отклика 0,2 мс
Задержка готовности 300 мс
Максимальная скорость ленты во время обучения 50 м/мин
Тип IO-Link
Режим COM COM3
Профиль интеллектуального датчика
Мин. Время цикла COM3 = 0,5 мс
Тип корпуса 2.5
Спецификация V1.1
Идентификатор устройства 2511
Поддержка режима SIO Да
Количество подключений 1
Функция Входной сигнал
Выходной сигнал
Питание
Тип подключения Круглый разъем
Размер резьбы M12
Тип Штекерный
Материал Металл
Количество контактов 5-контактный
Кодирование A-кодированное
Выход разъема Горизонтальный (параллельно тракту ленты)
Конструкция Вилка
Ширина зажима 4 мм
Глубина зажима 80 мм
Размеры (Ш x В x Д) 22 мм x 46,9 мм x 96 мм
Материал корпуса Металл
Корпус Металл Литой цинк, никелированное покрытие
Вес нетто 270 г
Цвет корпуса Серебристый
Тип монтажа Резьбовой монтаж
Сквозной монтаж
Тип индикатора Светодиодный
Количество светодиодов 4
Элементы управления Кнопки
Элемент управления Функция: Динамическое обучение на держателе этикетки и самой этикетке
Рабочая температура окружающей среды: 0 ... 60 °C
Температура окружающей среды при хранении: -40 ... 70 °C
Степень защиты: IP 65
Класс защиты: III
50142872
IGSU14E/1WT.3-M12
