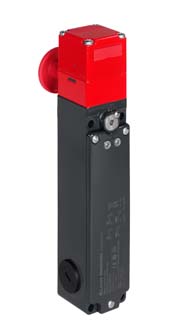

L200-M1C3-SLM24-PB-L2G | Leuze Electronic | Замок безопасности устройства 63000652

Описание

Технические характеристики L200-M1C3-SLM24-PB-L2G : артикул по производителю 63000652 . Производитель: Leuze Electronic

Серия   L200

Функции            Вспомогательная разблокировка

Аварийная разблокировка

Световая индикация активации электромагнита

Интеграция в цепи управления до категории 4 согласно EN ISO 13849-1

Блокирующее устройство с функцией блокировки защитного ограждения согласно ISO 14119

Механическая блокировка защитного ограждения (пружинного типа)

Принцип действия        Разблокировка при подаче питания — привод заблокирован при обесточенном электромагните

Срок службы    20 лет, EN ISO 13849-1

B10d      5 000 000 циклов

Категория применения DC-13 Ue / Ie: 24 В / 3 А, 125 В / 0,7 А, 250 В / 0,4 А, EN 60947-5-1

Категория применения AC-15  Ue / Ie: 120 В / 6 А, 250 В / 5 А, 400 В / 3 А, EN 60947-5-1

Конфигурация контактов (привод)       1 НЗ + 1 НО

Конфигурация контактов (электромагнит)        2 НЗ

Размыкание контактов              Принудительное

Рабочее напряжение электромагнита 24 В DC, -10 ... +10 %

Защита от короткого замыкания (электромагнит)        0,5 А, 24 В, тип gG, IEC 60269-1

Защита от короткого замыкания (цепь безопасности)              500 В, 10 А, тип gG, IEC 60269-1

Номинальное напряжение изоляции 400 В AC, 300 В DC

Условный тепловой ток, макс. 10 A

Вход обучения для привода    Нет

Коэффициент включения          100 %

Количество подключений         1 шт.

Количество кабельных вводов              3 шт.

Функция             Контактное соединение

Электропитание

Тип подключения          Клемма

Тип клеммы      Винтовая клемма

Количество контактов 10-контактный

Сечение подключаемых проводников              от 1 x 0,34 мм² до 2 x 1,5 мм² (провод)

Конструкция     Прямоугольная

Размеры (Ш x В x Д)      45 мм x 83,7 мм x 214,9 мм

Материал корпуса        Металл

Материал электрических контактов    Серебряный сплав

Масса нетто      916 г

Цвет корпуса    Серый

Красный

Тип крепления Сквозной монтаж

Тип кабельного ввода M20 x 1,5

Устройство разблокировки       Кнопка аварийного выхода

Тип переключателя       Блокирующее устройство с фиксацией защитного ограждения, ISO 14119

Принцип переключения             Контакт с медленным срабатыванием

Направления подвода привода             1 x сверху

4 x сбоку (90°)

Скорость подвода         0,001 ... 0,5 м/с

Тип блокировки             Пружинная

Принцип блокировки   Пружина

Усилие блокировки, макс. 2800 Н

Механический ресурс  1 000 000 циклов срабатывания, IEC 60947-5-1

Частота срабатывания, макс. 600 циклов/ч, IEC 60947-5-1

Внешний привод           Серия AC-AHxx: прямой, угловой, гибкий, регулируемый

Усилие извлечения (разблокированный привод)         30 Н

Допуск на обратный ход           4,5 мм

Тип индикации              Светодиод (LED)

Температура окружающей среды (эксплуатация)        -25 ... 60 °C

Степень загрязнения   3, EN 60947-1

Степень защиты             IP 67
