Z4BT-2R15G+ Диплексер Mini-Circuits

Описание

Тех. характеристики и описание на Z4BT-2R15G+ Диплексер Mini-Circuits:

коаксиальное устройство от компании Mini-Circuits, объединяющее в себе функции инжектора питания (Bias-Tee) и диплексера. Оно специально разработано для использования в системах связи L-диапазона (в частности, в спутниковом оборудовании).

Главное назначение этого модуля — объединение в одном коаксиальном кабеле промежуточной частоты (ПЧ/IF), постоянного тока (DC) для питания устройств и опорного сигнала частотой 10 МГц

• Диапазон частот: от 10 МГц до 2,15 ГГц.

• Максимальный ток: до 2 А.

• Максимальное напряжение: до 48 В.

• Вносимые потери (Insertion Loss): низкие, типичное значение 0.5 дБ в диапазоне 950–2150 МГц.

• Импеданс: 50 Ом.

• Тип разъемов: SMA-female (гнездо) на всех портах.

• Корпус: прочный экранированный металлический корпус

Устройство идеально подходит для подачи питания и опорной частоты на малошумящие блоки (LNB) спутниковых тарелок и повышающие преобразователи частоты (BUC / Satellite up-converters). Оно позволяет избавиться от лишних проводов, передавая питающее напряжение и сигнал синхронизации 10 МГц напрямую по основному радиочастотному кабелю

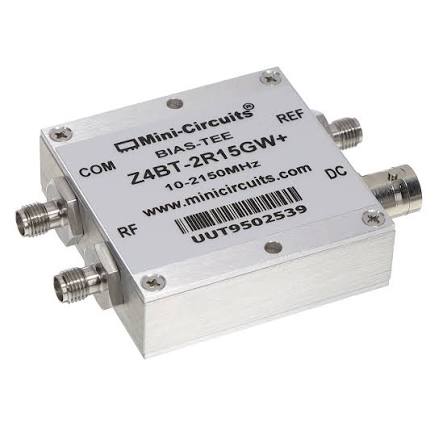

Z4BT-2R15G+
