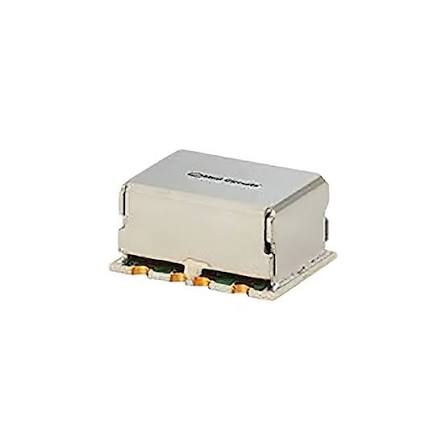

SYPS-2-22HP+ сплиттер Mini-Circuits

Описание

Тех. характеристики и описание на SYPS-2-22HP+ сплиттер Mini-Circuits:

поверхностно-монтируемый (SMD) высокочастотный 2-сторонний делитель/объединитель мощности (power splitter/combiner) с углом сдвига 0° и сопротивлением 50 Ом

• Тип устройства: 2-way 0° splitter/combiner (делитель/сумматор на 2 выхода)

• Частотный диапазон: от 2 до 200 МГц

• Волновое сопротивление: 50 Ом

• Максимальная мощность (на входе в режиме делителя): до 5 Вт

• Вносимые потери (Insertion Loss): около 0.5 дБ (сверх теоретических 3 дБ)

• Развязка между портами (Isolation): около 22 дБ (минимизирует помехи между выходами)

• Дисбаланс амплитуды: около 0.1 дБ

• Дисбаланс фазы: около 1°

• Линейность (IP2 / IP3): IP2 до +80 дБм, IP3 до +60 дБм

• Конструктив и корпус: миниатюрный экранированный SMD-корпус размером 0.38 x 0.50 x 0.25 дюйма (тип корпуса: AH202-1) с торцевыми выводами для качественной пайки

Компонент используется в радиоэлектронной аппаратуре, системах связи, приемниках и передатчиках диапазона VHF для распределения радиосигналов с высокой мощностью при сохранении малых потерь и высокой развязки каналов

SYPS-2-22HP+
