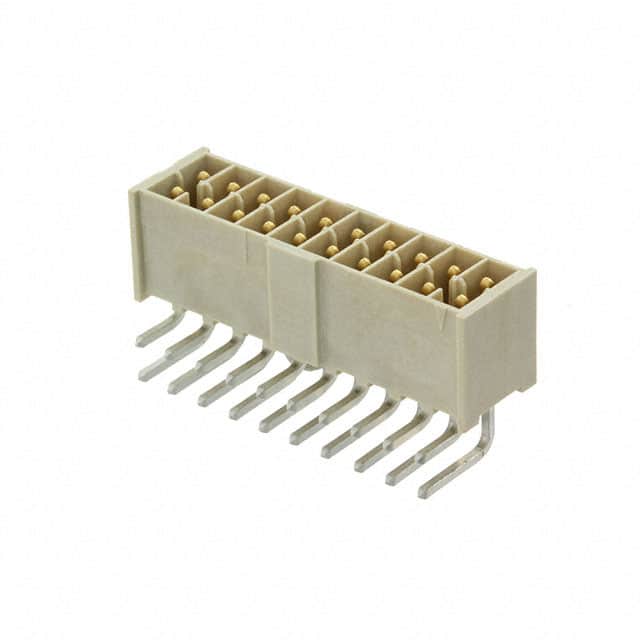

IPL1-110-01-L-D-RA-K | Samtec | Соединитель SHROUDED PWR HEADER 20POS (Код: SMC-107500)

Технические характеристики : IPL1-110-01-L-D-RA-K :Прямоугольные соединители, розетки, Соединитель SHROUDED PWR HEADER 20POS. Производитель: Samtec

Категория - разъемы, соединения, прямоугольные разъемы - заголовки, штыри

Производитель Samtec Inc.

Серия Mini Mate® IPL1

Разъем контактного типа

Шаг - сопряжение 0,100 дюйма (2,54 мм)

Количество позиций 20

Количество рядов 2

Расстояние между рядами - соединение 0,100 дюйма (2,54 мм)

Количество занятых позиций - Все

Печатная плата для кабеля / провода

Покрытие оберткой - 4 стены

Тип монтажа: сквозное отверстие, под прямым углом

Пандус с замком навесного типа

Длина контакта - сопряжение 0,215 дюйма (5,46 мм)

Длина контакта - стойка 0,085 дюйма (2,16 мм)

Высота изоляции 0,290 дюйма (7,37 мм)

Квадрат - форма контакта

Контактная поверхность - парное золото

Толщина контактной поверхности - соединение 10,0 мкдюймов (0,25 мкм)

Материал контактов - фосфористая бронза

Изоляционный материал - жидкокристаллический полимер (LCP)

Рабочая температура от -55 ° C до 125 ° C

Классификация горючести материала UL94 V-0

Номинальное напряжение 675 В переменного тока, 954 В постоянного тока

На основе каталожного номера IPL1-110
