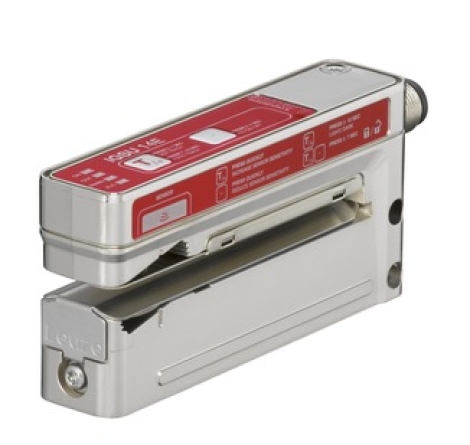

50142870 Датчик Leuze IGSU14E/LWT.3-M12 (Код: )

Описание на 50142870 Датчик Leuze IGSU14E/LWT.3-M12

Серия 14

Физический принцип: Ультразвук

Применение: Обнаружение непрозрачных этикеток

Обнаружение прозрачных этикеток

Ширина этикетки, мин. 4 мм

Зазор между этикетками, мин. 2 мм

Среда: прозрачная и непрозрачная

Специальная версия: функция ALC (отслеживание)

Ручная точная настройка порога переключения

Вход обучения

Выход предупреждения

Функция easyTeach

Защитная схема: Защита от короткого замыкания

Защита от обратной полярности

Напряжение питания: UB 18 ... 30 В, DC

Остаточная пульсация: 0 ... 10 % от UB

Ток холостого хода: 0 ... 60 мА, типичное значение

Количество входов обучения: 1

Тип входа обучения

Тип напряжения: DC

Напряжение переключения: высокое: ≥9 В

низкое: ≤ 2 В

Входное сопротивление: 15 000 Ом

Состояние переключения: активное высокое

Количество цифровых выходов переключения: 2

Тип цифрового выхода переключения

Тип напряжения: DC

Ток переключения, макс. 100 мА

Напряжение переключения: высокое: ≥(UB-2V)

низкое: ≤ 2 В

Емкость нагрузки: 0,01 мкФ

Элемент переключения: транзистор, двухтактный

Принцип переключения: IO-Link / PNP-переключение на свет (переключение в зазоре), NPN-переключение на темноту (переключение на этикетке)

Элемент переключения: транзистор, двухтактный

Принцип переключения: активный низкий (нормальная работа: высокий, событие: низкий)

Частота переключения: 2000 Гц

Время отклика: 0,2 мс

Задержка готовности: 300 мс

Макс. скорость ленты во время обучения: 50 м/мин

Тип: IO-Link

Режим COM: COM3

Профиль: Профиль интеллектуального датчика

Мин. время цикла: COM3 = 0,5 мс

Тип кадра: 2,5

Спецификация: V1.1

ID устройства: 2510

Поддержка режима SIO: Да

Количество подключений: 1 шт.

Функция Вход сигнала

Выход сигнала

Источник питания

Тип подключения: Круглый разъем

Размер резьбы: M12

Тип: Вилка

Материал: Металл

Количество контактов: 5-контактный

Кодирование: A-кодированное

Выход разъема: Горизонтальный (параллельно пути ленты)

Конструкция: Вилка

Ширина отверстия: 4 мм

Глубина отверстия: 80 мм

Размеры (Ш x В x Д) 22 мм x 46,9 мм x 96 мм

Материал корпуса: Металл

Корпус: Литой цинк, гальваническое никелирование

Вес нетто: 270 г

Цвет корпуса: Серебристый

Тип крепления: Монтажная резьба

Монтаж в сквозное отверстие

Тип дисплея: Светодиодный

Количество светодиодов: 4

Элементы управления: Кнопки управления

Функция элемента управления: Динамическое обучение на носителе этикетки и этикетке

Рабочая температура окружающей среды: 0 ... 60 °C

Температура хранения окружающей среды: -40 ... 70 °C

Класс защиты: IP 65

Класс защиты III

50142870  IGSU14E/LWT.3-M12
