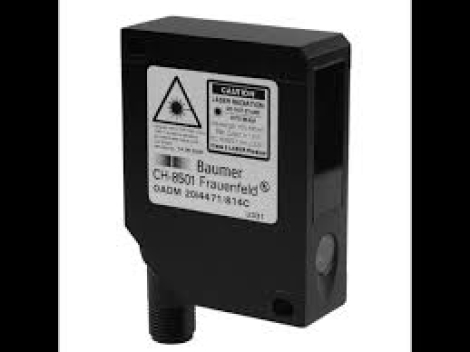

OADM 2016480/S14F Датчик расстояния Baumer (Код: )

Описание на OADM 2016480/S14F Датчик расстояния Baumer:

Расстояние измерения Sd

100…600 мм

Диаметр луча

2 мм

Регулировка

Обучение: кнопка/внешняя

Расстояние до пределов обучения

>10 мм

Индикатор питания

Зелёный светодиод

Индикатор тревоги/загрязнения

Красный светодиод

Разрешение

15…670 мкм

Отклонение от линейности

±0,05…2 мм

Форма луча

Точечный

Температурный дрейф

<0,03 % Sde/K

Источник света

Источник света

Красный лазерный диод, импульсный

Длина волны

650 нм

Класс лазера

2

Электрические характеристики

Время срабатывания/возврата

<0,9 мс

Диапазон рабочего напряжения +Vs

12…28 В постоянного тока

Макс. Потребляемый ток (без нагрузки)

100 мА

Выходная цепь

Аналоговая

Выходной сигнал

4...20 мА / 0...10 В постоянного тока

Сопротивление нагрузки (аналоговый I)

< (+Vs - 6 В) / 0,02 А

Сопротивление нагрузки (аналоговый U)

> 100 кОм

Выходной ток

100 мА

Выход сигнала тревоги

PNP

Защита от короткого замыкания

Да

Защита от обратной полярности

Да, Vs относительно GND

Механические характеристики

Ширина/Диаметр

20,6 мм

Высота/Длина

65 мм

Глубина

50 мм

Конструкция

Кубоид

Материал корпуса

Цинк, литьё под давлением

Лицевая панель

Стекло

Тип подключения

Разъём M12 8-контактный, поворотный

Условия окружающей среды

Устойчивость к внешнему свету

< 10 кЛюкс

Класс защиты

IP 67

Рабочая температура

0…+50 °С

OADM 2016480/S14F

OADM2016480/S14F
