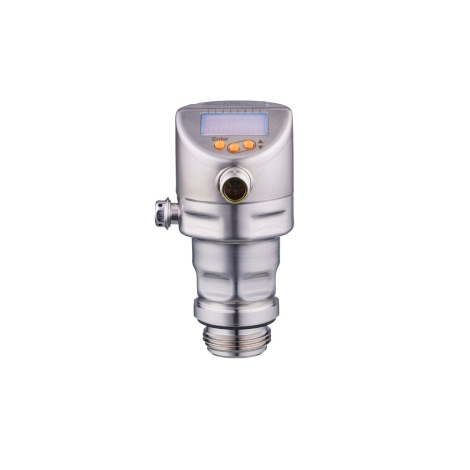

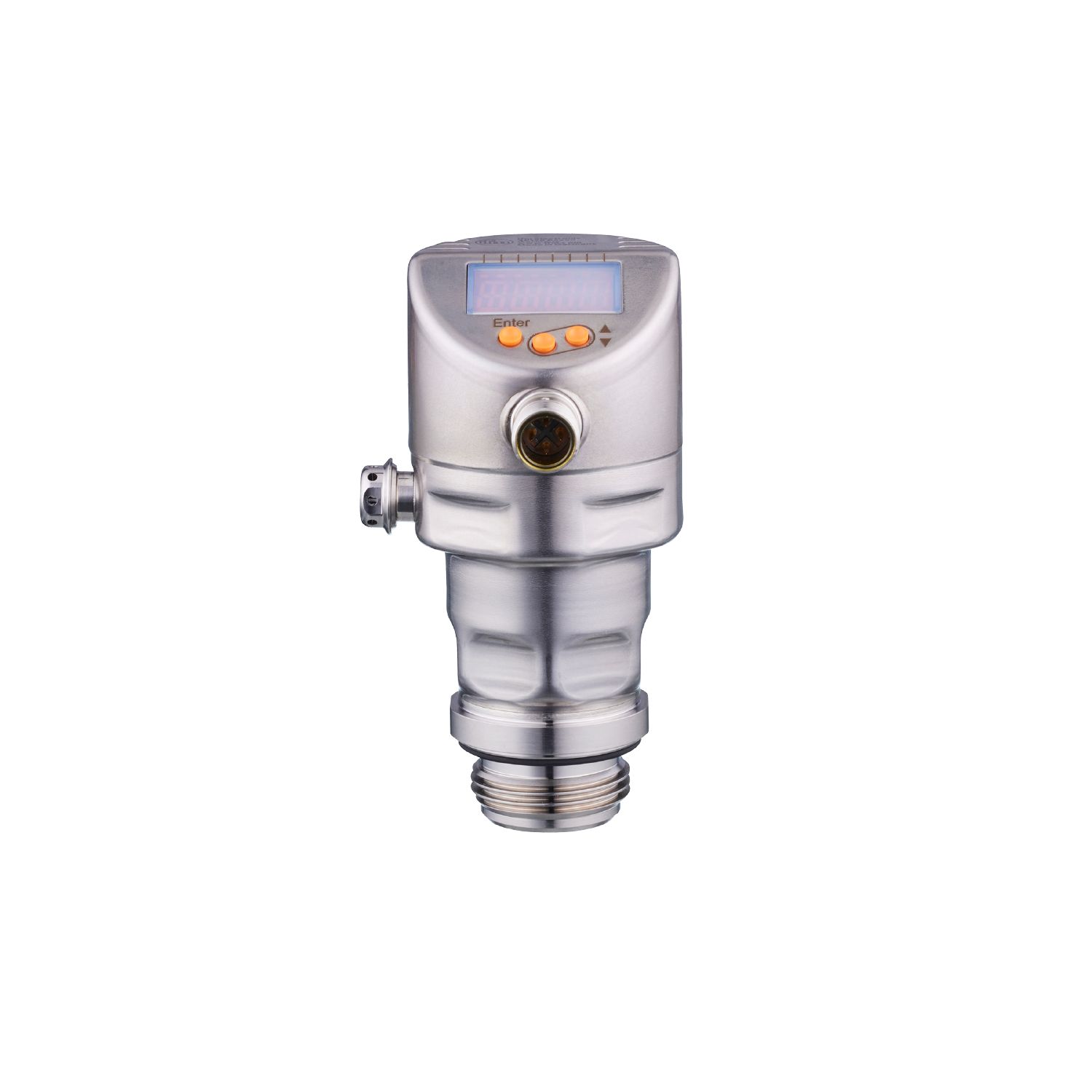

PI1009 Датчик давления ifm (Код: )

Описание на PI1009 Датчик давления ifm

Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Диапазон измерения

-1000...1000 мбар -14,5...14,5 фунт/кв. дюйм -401...401 дюймH2O -100...100 кПа

Технологическое соединение резьбовое соединение S30x2 внешняя резьба Aseptoflex

Применение

Особые характеристики Позолоченные контакты

Применение монтируется заподлицо для пищевой промышленности и производства напитков

Среда вязкие среды и жидкости со взвешенными частицами; жидкости и газы

Температура среды [°C] -25...150

Мин. разрывное давление

30000 мбар 435 фунт/кв. дюйм 3000 кПа

Номинальное давление

10000 мбар 145 фунт/кв. дюйм 1000 кПа

Вакуумная стойкость

-1000 мбар -0,1 МПа

Тип давления относительное давление; вакуум

Нет мертвой зоны да

Электрические данные

Мин. сопротивление изоляции [МОм] 100; (500 В пост. тока)

Класс защиты III

Защита от обратной полярности да

Встроенный сторожевой таймер да

2-проводной

Рабочее напряжение [В] 20...30 пост. тока

Потребляемый ток [мА] 3,5...21,5

Время задержки включения [с] < 1

3-проводной

Рабочее напряжение [В] 18...30 пост. тока

Потребляемый ток [мА] 5...45; (430 при макс. Laststrom)

Время задержки включения [с] < 0,5

Входы / выходы

Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов 2

Выходной сигнал сигнал переключения; аналоговый сигнал; IO-Link

Электрическая конструкция PNP/NPN

Количество цифровых выходов 2

Функция выхода нормально открытый / нормально закрытый; (параметрируемая)

Количество аналоговых выходов 1

Аналоговый токовый выход [мА] 4...20, инвертируемый; (масштабируемый)

Защита от короткого замыкания да

Тип защиты от короткого замыкания импульсный

Защита от перегрузки да

2-проводной

Макс. нагрузка [Ом] 300

3-проводной

Макс. падение напряжения на коммутируемом выходе DC [В] 2

Постоянный ток коммутируемого выхода DC [мА] 100

Частота коммутации DC [Гц] 125

Макс. нагрузка [Ом] (Ub - 10 В) / 21,5 мА; 650 Ом (Ub = 24 В)
