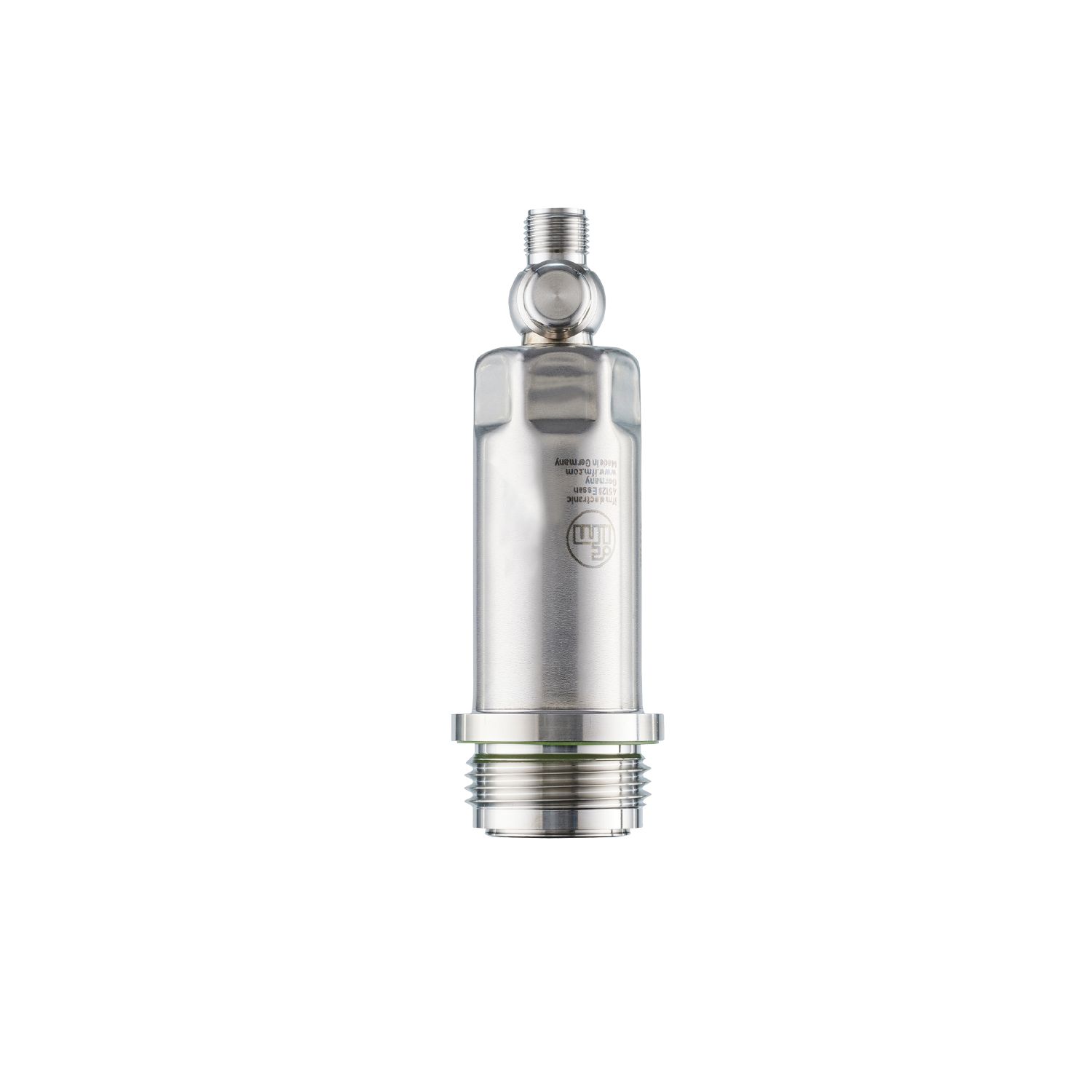

PM1704 Датчик давления ifm (Код: )

Описание на PM1704 Датчик давления ifm

Количество входов и выходов Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Диапазон измерения

-1...10 бар -14,5...145 фунт/кв. дюйм -100...1000 кПа -0,1...1 МПа

Технологическое соединение резьбовое соединение G 1 внешняя резьба Aseptoflex Vario

Применение

Особые характеристики Позолоченные контакты

Измерительный элемент керамическая емкостная ячейка измерения давления

Контроль температуры нет

Применение монтируется заподлицо для пищевой промышленности и производства напитков

Среда вязкие среды и жидкости со взвешенными частицами; жидкости и газы

Температура среды [°C] -25...150

Минимальное разрывное давление

150 бар 2175 фунт/кв. дюйм 15 МПа

Номинальное давление

50 бар 725 фунт/кв. дюйм 5 МПа

Вакуумная стойкость [мбар] -1000

Тип давления относительное давление; вакуум

Нет мертвой зоны да

MAWP (для применений согласно CRN)[бар] 50

Электрические данные

Рабочее напряжение[В] 18...30 DC

Минимальное сопротивление изоляции[МОм] 100; (500 В DC)

Класс защиты III

Защита от обратной полярности да

Встроенный сторожевой таймер да

2-проводной

Потребляемый ток[мА] 3,5...21,5

Время задержки включения[с] 1

3-проводной

Потребляемый ток[мА] < 45

Время задержки включения[с] 0,5

Входы / выходы

Количество входов и выходов Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов 2

Выходной сигнал аналоговый сигнал; IO-Link; (настраивается)

Количество цифровых выходов 1; (IO-Link)

Количество аналоговых выходов 1

Аналоговый токовый выход [мА] 4...20; (масштабируемый)

Макс. нагрузка [Ом] 700; (Ub = 24 В; (Ub - 9 В) / 21,5 мА)

Защита от короткого замыкания да

Защита от перегрузки да

Диапазон измерения/настройки

Диапазон измерения

-1...10 бар -14,5...145 фунтов на кв. дюйм -100...1000 кПа -0,1...1 МПа

Начальная точка аналогового сигнала

-1...8 бар -14,5...116 фунтов на кв. дюйм -0,1...0,8 МПа

Конечная точка аналогового сигнала

1...10 бар 14,5...145 фунтов на кв. дюйм 0,1...1 МПа

С шагом

0,005 бар 0,1 фунтов на кв. дюйм 0,0005 МПа

Заводская настройка

ASP = 0,0 бар AEP = 10,0 бар

Точность/отклонения

Повторяемость [% диапазона] < ± 0,1; (при колебаниях температуры < 10 K; Turn down 1:1)

Отклонение характеристик [% от диапазона] < ± 0,2; (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)

Отклонение линейности [% от диапазона] < ± 0,15; (Turn down 1:1)

Отклонение гистерезиса [% от диапазона] < ± 0,15; (Turn down 1:1)

Долговременная стабильность [% от диапазона] < ± 0,1; (Отклонение 1:1; в год)

Общее отклонение в диапазоне температур

Общее отклонение диапазона температур

-25...15 °C Отклонение характеристик ± 0,05 % от диапазона / 10 K

15...80 °C Отклонение характеристик

80...150 °C Отклонение характеристик ± 0,1 % от диапазона / 10 K

Примечания по точности / отклонению для получения более подробной информации см. в разделе Диаграммы и графики

Время отклика

Затухание для аналогового выхода dAA[с] 0...4

2-проводной

Время реакции на скачок аналогового выхода[мс] 30

3-проводной

Время реакции на скачок аналогового выхода[мс] 7
