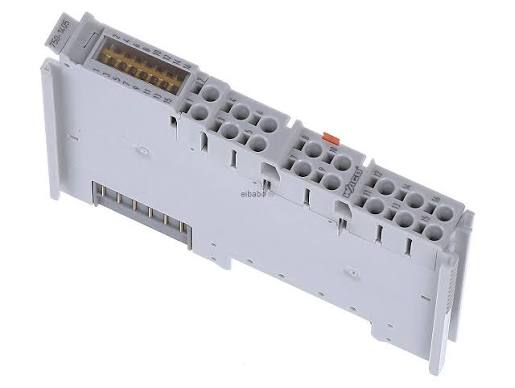

750-1405 Модуль WAGO

Описание

Тех. характеристики и описание на 750-1405 Модуль WAGO:

компактный промышленный 16-канальный модуль дискретного ввода (Digital Input), предназначенный для работы в составе модульной системы автоматизации WAGO-I/O-SYSTEM 750 / 753

Модуль принимает двоичные управляющие сигналы (24 В постоянного тока) от полевых устройств — датчиков, конечных выключателей, энкодеров и бесконтактных переключателей

• Количество каналов: 16 дискретных входов (1-проводное подключение).

• Номинальное напряжение: 24 В постоянного тока (DC).

• Диапазон входных напряжений:

               • Сигнал «0»: от −3 до +5 В DC

               • Сигнал «1»: от 15 до 30 В DC

• Входной ток:

               • при сигнале «0»: ок. 0,6 мА

               • при сигнале «1»: ок. 2,1–2,4 мА

• Фильтр входных сигналов: RC-фильтр подавления помех с постоянной времени 3,0 мс.

• Индикация: Зеленые светодиоды состояния на каждый канал.

• Тип подключения: Пружинные клеммы Push-in CAGE CLAMP® (обеспечивают быструю прямую вставку одножильных проводников)

• Габариты и вес:

               • Ширина: 12 мм (ультракомпактное исполнение)

               • Высота: 61,8 мм

               • Длина (глубина): 100 мм

               • Вес: ок. 47–60 г

• Степень защиты: IP20.

• Электрическая изоляция: гальваническая развязка между системным уровнем (шиной) и полевым уровнем (500 В).

• Рабочая температура: от 0 °C до +55 °C

750-1405
