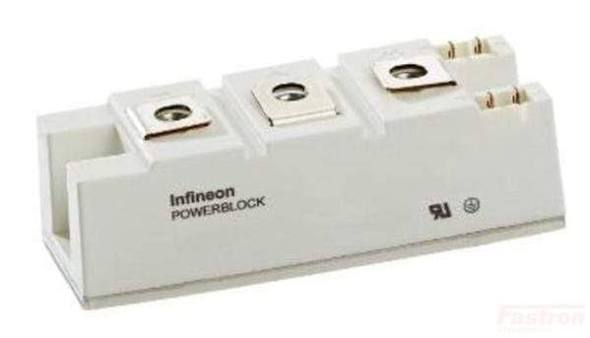

DD180N22S модуль Infineon

Описание

Тех. характеристики и описание на DD180N22S модуль Infineon:

силовой диодно-диодный модуль (два последовательно соединенных выпрямительных диода, схема «полумост») производства Infineon Technologies. Он относится к линейке Eco Block в стандартном промышленном корпусе шириной 34 мм и изготовлен по технологии паяных контактов (Solder Bond)

• Конфигурация: 2 диода, включенные последовательно (1 пара, общий анод-катод).

• Максимальное повторяющееся импульсное обратное напряжение (\(V_{RRM}\)): 2200 В.

• Максимальный средний прямой ток (\(I_{FAVM}\)): 174 А при температуре корпуса \(T_C = 100^\circ\text{C}\) (до 226 А при более низких температурах).

• Ударный прямой ток (\(I_{FSM}\)): 5000 А (при 10 мс) / до 5750 А.

• Защитный показатель (\(\int I^2 dt\)): 125 ⋅ 10³ А²с.

• Максимальное прямое падение напряжения (\(V_{F}\)): 1.39 В.

• Пороговое напряжение (\(V_{(TO)}\)): 0.85 В.

• Динамическое сопротивление (\(r_{T}\)): 0.95 мОм.

• Тепловое сопротивление переход-корпус (\(R_{thJC}\)): 0.16 К/Вт.

• Максимальная температура перехода (\(T_{vj\,max}\)): 135 °C.

• Тип корпуса: BG-PB34SB-1 (DS34-2), размеры 94х34х30 мм. Основание модуля электрически изолировано.

DD180N22S
