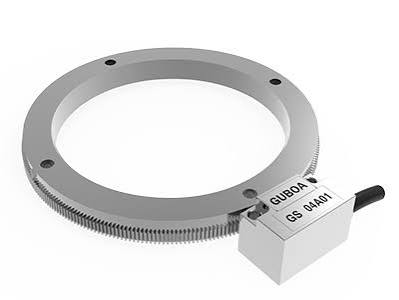

GS04A01 инкрементальный энкодер GUBOA

Описание

Тех. характеристики и описание на GS04A01 инкрементальный энкодер GUBOA:

магнитный индукционный бесконтактный инкрементальный энкодер шпинделя. Устройство магниторезистивного типа разработано для фиксации и обратной связи по скорости вращения и положению вала в промышленном оборудовании (преимущественно в металлообрабатывающих и деревообрабатывающих станках с ЧПУ) Датчик часто применяется в качестве высокоскоростного аналога или прямой замены стандартных шпиндельных датчиков Fanuc

Тип датчика: Магнитный бесконтактный считыватель (работает в паре со стальным зубчатым колесом шпинделя).

Выходной сигнал: Дифференциальный аналоговый (1 Vpp) или цифровой TTL (RS422).

Напряжение питания: 5 В

Максимальная скорость вращения: Поддерживает измерения до 100 000 об/мин.

Класс защиты: Высокий уровень герметичности IP68. Головка датчика полностью защищена от проникновения пыли и выдерживает работу в агрессивной среде смазочно-охлаждающих жидкостей (СОЖ).

Конструктивное исполнение GS04A01: Компактная Г-образная считывающая головка (стандартные габариты ~50x30x20 мм) со встроенным экранированным кабелем и разъемом (в зависимости от модификации — D-Sub, M23 17-pin и др.)

Отсутствие износа: За счет бесконтактного принципа работы методом магнитной индукции компоненты не изнашиваются механически, что гарантирует долгий срок службы

Стабильность сигнала: Датчик устойчив к вибрациям, загрязнениям маслом и мелкой стружкой, обеспечивая высокую точность позиционирования

GS04A01
