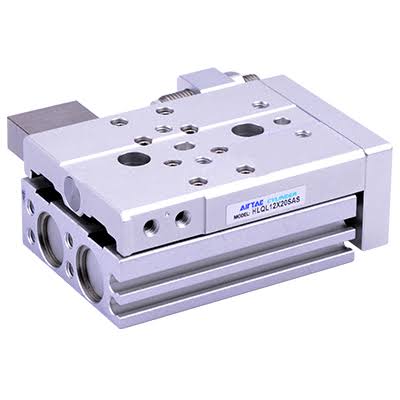

HLQ8x20SA Пневмостол AirTAC

Описание

Тех. характеристики и описание на HLQ8x20SA Пневмостол AirTAC:

двухвальный прецизионный пневматический цилиндр-слайдер (пневматический стол) серии HLQ производства известной тайваньской компании AirTAC Данный узел объединяет в себе функции пневмопривода и направляющей линейного перемещения высокой точности

HLQ — Серия компактных пневмостолов с линейными направляющими на циркулирующих шариках (Recirculating linear ball bearing).

8 — Диаметр поршня (внутренний калибр): 8 мм.

20 — Длина хода: 20 мм.

S — Наличие встроенного магнитного кольца на поршне (для использования с датчиками положения, например, CMSH / DMSH).

A — Тип регулировки хода: базовое исполнение с регулировочными болтами с обоих концов для ограничения хода (External stop type / Adjusting screw)

Тип действия Двустороннее действие (Double acting)

Рабочая среда Сжатый воздух (фильтрация не менее 40 мкм)

Диаметр поршня 8 мм

Ход поршня 20 мм

Диапазон рабочего давления 0.15 – 7 бар (0.015 – 0.7 МПа)

Максимальное давление 12 бар (1.2 МПа)

Диапазон температур от -20°C до +70°C

Присоединительная резьба M5x0.8

Скорость перемещения5 0 – 500 мм/с

HLQ8x20SA
