YCGO004AA патч-антенна Quectel

Описание

Тех. характеристики и описание на YCGO004AA патч-антенна Quectel :

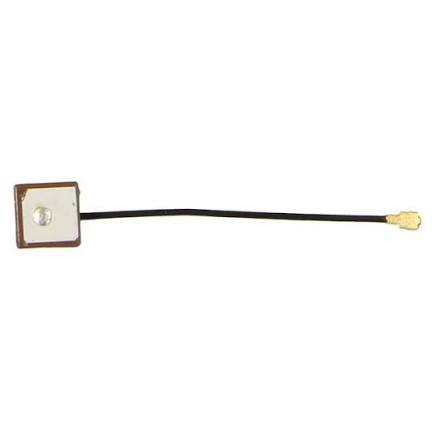

пассивная керамическая патч-антенна (Ceramic Patch Antenna) производства компании Quectel Wireless Solutions, предназначенная для приема сигналов спутниковой навигации

Устройство поставляется со встроенным кабелем и разъемом и ориентировано на интеграцию в различные электронные приборы, автомобильные системы и трекеры на этапе заводской сборки

Тип антенны: Пассивная керамическая (Passive Ceramic Patch).

Поддерживаемые стандарты: GNSS / GPS (диапазон L1).

Рабочий диапазон частот: 1559 МГц – 1606 МГц (центральная частота GPS L1 — 1575.42 МГц).

Тип разъема (терминация): I-PEX MHF1 (U.FL).

Длина кабеля: В зависимости от модификации поставляется с кабелем 50 мм или 100 мм (тип кабеля RF1.13).

Тип монтажа: Клеевой (Adhesive / Buckle mount).

Размеры керамического чипа: Компактный корпус 10 × 10 мм (высота в пределах 6.5 — 7.5 мм).

Поляризация: Правая круговая (RHCP)

Антенна используется в миниатюрных навигационных модулях, трекерах коммерческого и личного транспорта, IoT-устройствах и других системах геопозиционирования, где критически важен малый размер компонента

YCGO004AA
