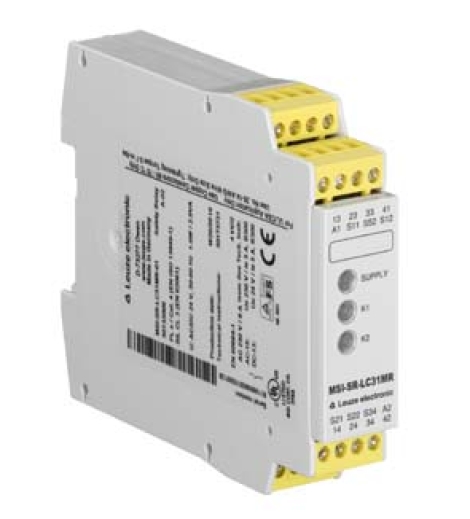

50133006 MSI-SR-LC31MR-01 Реле безопасности Leuze (Код: )

Описание на 50133006 MSI-SR-LC31MR-01 Реле безопасности Leuze

Серия MSI-SR-LC31

Применение Схемы аварийного останова

Оптоэлектронные защитные устройства

Контроль положения (механические контакты)

Соленоидные переключатели (герконовые контакты, эквивалент)

Транспондерные переключатели (выходы OSSD)

Функции Контроль перекрестных замыканий

Перезапуск Ручной

SIL 3, IEC 61508

SILCL 3, IEC/EN 62061

Уровень производительности (PL) e, EN ISO 13849-1

PFHD 3E-08 в час

Срок службы 20 лет, EN ISO 13849-1

Категория 4, EN ISO 13849-1

Постоянный ток на токовую цепь, макс. 8 А

Напряжение питания UB 24 В, AC/DC, -15 ... 10 %

Потребляемая мощность, макс. 1,6 Вт, для 24 В, плюс выходная нагрузка

Номинальное напряжение UN 24 В

Номинальная частота 50 ... 60 Гц

Номинальное напряжение питания управления US при переменном токе 60 Гц 20,4 В

Номинальное напряжение питания управления US при переменном токе 50 Гц 26,4 В

Макс. номинальное напряжение питания управления при переменном токе 50 Гц 26,4 В

Минимальное номинальное напряжение питания управления US при переменном токе 50 Гц 20,4 В

Минимальное номинальное напряжение питания управления US при постоянном токе 20,4 В

Макс. номинальное напряжение питания управления при постоянном токе 26,4 В

Мин. номинальное напряжение питания управления при постоянном токе 20,4 В

Номинальная мощность переменного тока 2,9 В·A

Номинальная мощность постоянного тока 1,6 Вт

Гальваническая развязка между питанием и цепью управления Да (при UN ≥ AC 42-48 В, AC 115-230 В, AC 230 В)

Количество выходов, ориентированных на безопасность, без задержки, на основе контактов 3 шт.

Количество выходов, ориентированных на безопасность, с задержкой, на основе контактов 0 шт.

Количество выходов, сигнальная функция, без задержки, на основе контактов 1 шт.

Пути тока расцепления НЕТ

Пути тока сигнализации НЗ

Материал контакта Сплав серебра, позолоченный

Категория использования AC-15 (НО контакт) Ue 230 В, Ie 3A

Категория использования DC-13 (НО контакт) Ue 24 В, Ie 3A

Короткий защита цепи (НО контакт) предохранитель класса gG 6A, плавкий интегральный

Номинальное коммутационное напряжение, пути тока расцепления AC 230 В

Номинальное коммутационное напряжение, пути сигнала AC 230 В

Макс. тепловой непрерывный ток Ith, пути тока расцепления 8 А

Макс. тепловой непрерывный ток Ith, пути сигнала 5 А

Макс. общий ток I² всех путей тока 25 А²

Механический срок службы 100 000 000 циклов переключения

Оценка входов Двухканальный

Номинальное выходное напряжение DC 24 В

Входной ток на входах управления (цепь безопасности/цепь сброса) 25 мА

Макс. пиковый ток на входах управления (цепь безопасности/цепь сброса) 100 мА

Макс. сопротивление кабеля, на канал ≤ (5 + (1,176 x UB / UN - 1) x 100) Ом

Минимальное время включения 100 мс

Время отклика (ручной запуск tA1) 100 мс

Разрешенное время тестового импульса tTP 1 мс

Время отпускания tR 10 мс

Время восстановления tW 750 мс

Задержка регрессии 10 мс

Количество соединений 1 шт.
