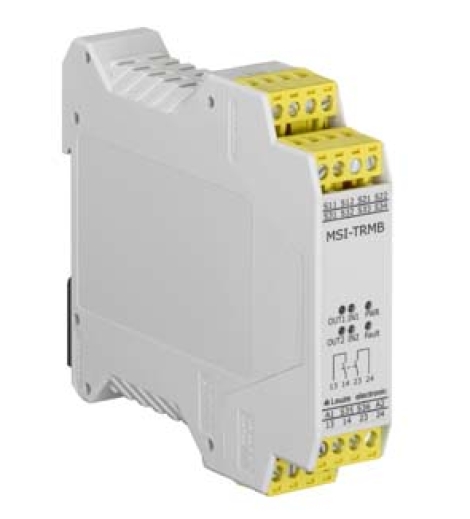

MSI-TRMB-01 | Leuze Electronic | Реле безопасности (Код: LEU-011190)

Технические характеристики MSI-TRMB-01 : артикул по производителю 547931 . Производитель: Leuze Electronic

Серия MSI-TRM

Применение Оценочный блок для однолучевых устройств безопасности типа 4 в соответствии с IEC/EN 61496

Защита от короткого замыкания

Постоянный ток на токовую цепь, макс. 3 A

Напряжение питания UB 24 В, DC, -20 ... 20 %

Потребляемый ток, макс. 200 мА

Потребляемая мощность, макс. 3 Вт, для 24 В, плюс выходная нагрузка

Остаточная пульсация 0 ... 15 %

Предохранитель Внешний с макс. 3 А

Количество входов переключения безопасности 2 шт.

Количество цифровых входов переключения 2 шт.

Тип Цифровой вход переключения

Высокое напряжение переключения, мин. 18,2 В

Низкое напряжение переключения, макс. 2,5 В

Напряжение переключения, тип. 23 В

Тип напряжения DC

Функция Вход управления для блокировки запуска/перезапуска (RES)

Функция Вход управления для блокировки запуска/перезапуска (RES)

Тип Вход безопасного переключения

Тип напряжения DC

Высокое напряжение переключения, мин. 18,2 В

Низкое напряжение переключения, макс. 2,5 В

Напряжение переключения, тип. 23 В

Количество выходов переключения безопасности (OSSD) 2 шт.

Количество цифровых выходов переключения 3 шт.

Тип Выход переключения безопасности OSSD

Тип напряжения AC/DC

Элемент переключения Реле, НО

Элемент переключения Реле, НО

Тип Цифровой выход переключения

Высокое напряжение переключения, мин. 18,2 В

Низкое напряжение переключения, макс. 2,5 В

Напряжение переключения, тип. 23 В

Тип напряжения DC

Коммутационный элемент Транзистор, PNP

Функция Коммутационный выход

Коммутационный элемент Транзистор, PNP

Функция Коммутационный выход

Коммутационный элемент Транзистор, PNP

Функция Выход сигнала «Ошибка»

Количество выходов, ориентированных на безопасность, без задержки, на основе контактов 2 шт.

Количество выходов, ориентированных на безопасность, с задержкой, на основе контактов 0 шт.

Количество выходов, сигнальная функция, без задержки, на основе контактов 0 шт.

Время отклика 130 мс

Задержка регрессии 130 мс

Время отклика датчика на тестовый запрос 0,5 ... 8,5 мс

Количество соединений 1 шт.

Функция Подключение к приемнику

Подключение к передатчику

Напряжение питания

Тип соединения Клемма

Тип клеммы Винтовая клемма

Количество контактов 16-контактный

Подключение сечение от 0,2 до 1,5 мм²

Размеры (Ш x В x Д) 22,5 мм x 99 мм x 114,1 мм

Материал корпуса Пластик

Пластиковый корпус Неармированный полиамид PA

Вес нетто 155 г

Цвет корпуса Серый

Тип крепления Крепление Snap-on

Тип дисплея Светодиод

Количество светодиодов 6 шт.

Температура окружающей среды, эксплуатация -25 ... 55 °C

Температура окружающей среды, хранение -25 ... 75 °C

Относительная влажность (без конденсации) 0 ... 75 %

Степень защиты IP 20 (корпус)

IP 20 (клеммы)

Класс защиты III
