Технические характеристики

SKIIP12NAB065V1

Группа Транзисторы IGBT

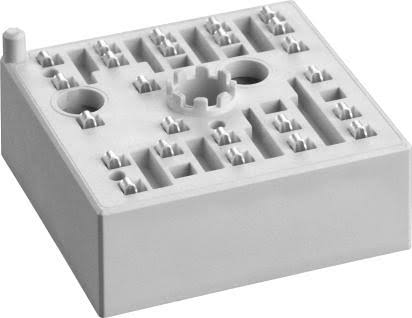

силовой интегрированный IGBT-модуль семейства MiniSKiiP 1 производства компании Semikron Danfoss. Он представляет собой готовое решение «три в одном» (CIB — Converter-Inverter-Brake) для построения частотно-регулируемых приводов электродвигателей малой мощности и систем бесперебойного питания.

Модуль SKIIP12NAB065V1 объединяет в одном корпусе следующие узлы:

1. 3-фазный диодный выпрямитель (3-phase bridge rectifier) — входной мост для преобразования переменного тока в постоянный.

2. Тормозной прерыватель / Чоппер (Brake chopper) — IGBT-транзистор с диодом для сброса избыточной энергии на тормозной резистор.

3. 3-фазный инвертор (3-phase bridge inverter) — 6 IGBT-транзисторов, включенных по схеме трехфазного моста для формирования выходного переменного напряжения.

4. NTC-термистор — встроенный датчик для мониторинга температуры модуля

• Максимальное напряжение SKIIP12NAB065V1: 600 В

• Номинальный ток коллектора: 11 А (при определенных температурных режимах до 12 А–20 А в импульсе)

• Типовая мощность подключаемого двигателя: около 1.5 – 2.2 кВт

• Технология транзисторов: Ультрабыстрые NPT-IGBT с обратными диодами CAL (Controlled Axial Lifetime).

• Напряжение изоляции: 2500 В переменного тока (AC).

• Тип корпуса: MiniSKiiP 1. Отличается беспаечным методом монтажа к силовой плате (используются прижимные пружинные контакты Press-Fit / Spring contacts), что значительно упрощает сборку и повышает надежность при термоциклировании

Область применения:

• Преобразователи частоты для асинхронных двигателей (инверторы).

• Источники бесперебойного питания (UPS).

• Солнечные инверторы (фотоэлектрические системы).

• Системы сервоприводов малой мощности
