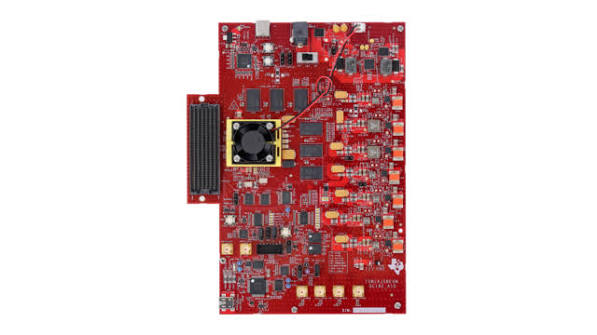

TSW14J58EVM Texas Instruments - Плата

Описание

Описание:

TSW14J58EVM Texas Instruments - Плата

Технические характеристики:

DATA CAPTURE/PATTERN GENERATOR:

Оценочные и демонстрационные платы и наборы

Производитель: Texas Instruments

это оценочный модуль (EVM) от компании Texas Instruments, представляющий собой высокоскоростную плату захвата данных (Data Capture Card) и генератора тестовых шаблонов (Pattern Generator) Плата предназначена для тестирования и анализа производительности нового поколения высокоскоростных аналогово-цифровых преобразователей (АЦП/ADC), цифро-аналоговых преобразователей (ЦАП/DAC) и аналоговых интерфейсов (AFE) компании TI

Вычислительная база: Плата построена на мощной FPGA/ПЛИС Xilinx Kintex UltraScale+.

Поддерживаемые интерфейсы: Прямая аппаратная совместимость со стандартами JESD204B и JESD204C.

Она оснащена встроенными IP-ядрами для приема (RX) и передачи (TX) данных.

Конфигурация линий (Lanes): Динамически настраивается для поддержки от 1 до 16 линий передачи данных.

Скорость передачи: Поддерживает пропускную способность от 1.6 до 24.5 Гбит/с на одну линию.

Память: На борту установлено 24 Гб оперативной памяти DDR4 SDRAM для буферизации больших массивов высокоскоростных данных.

Интерфейс подключения к ПК: Встроенный контроллер USB 3.0, преобразующий параллельный интерфейс ПЛИС для связи с управляющим компьютером.

Аппаратный разъем: Подключение к тестируемым платам АЦП/ЦАП осуществляется через разъем стандарта FMC+

TSW14J58EVM
